Como modelar uma ligação com um único parafuso (Tipo de modelo)

Neste artigo discutiremos os diferentes tipos de modelos para os elementos e como defini-lo corretamente no caso de uma ligação com um único parafuso.

Apoios

Em uma ligação, um dos elementos sempre será definido como “elemento de apoio” e os outros serão considerados como “conectados”. Esse elemento de apoio deve ser escolhido entre os existentes, podendo ser “contínuo” ou de “extremidade”. Os elementos de “extremidade” são apoiados em um dos lados, os elementos “contínuos” são apoiados em ambos os lados. Esses apoios são representados como quadrados vermelhos, veja abaixo.

Para mais informações, leia Equilíbrio e elemento de apoio.

IDEA STATICA ®

Definindo o tipo de modelo

Os elementos conectados à ligação podem ser definidos com vários tipos de modelo, de acordo com os efeitos de carga que suportam:

  • Tipo N-Vy-Vz-Mx-My-Mz – o elemento é capaz de transferir todos os 6 componentes das forças internas
  • Tipo N-Vy-Mz – o elemento é capaz de transferir carregamento somente no plano XY – forças internas N, Vy, Mz
  • Tipo N-Vz-My – o elemento é capaz de transferir carregamento somente no plano XZ – forças internas N, Vz, My
  • Tipo N-Vy-Vz – o elemento é capaz de transferir somente força normal N e forças cortantes Vy e Vz.
IDEA STATICA ®

Com base no tipo de modelo selecionado, as células na tabela de cargas ficam “bloqueadas”, sendo impossível inserir apenas os esforços internos correspondentes.

IDEA STATICA ®

Já os apoios definidos nos extremos dos elementos conectados, devem respeitar as forças que os elementos suportam e, por isso, devem ser aplicados de forma apropriada para prevenir a ocorrência de mecanismos instáveis ou deformações irrealistas.

Ligação com um único parafuso

Às vezes, o engenheiro precisa realizar uma ligação com apenas um parafuso, principalmente quando se espera um comportamento rotulado como no caso de um contraventamento ou uma diagonal de treliça. Para modelar e calcular esse comportamento em uma ligação é necessário definir um Tipo de modelo adequado para o elemento.

Se você utilizar o Tipo de modelo padrão: N-Vy-Vz-Mx-My-Mz para um elemento conectado com apenas um parafuso, como abaixo:

IDEA STATICA ®

Podem ocorrer mecanismos/singularidade ou falha na análise do modelo.

IDEA STATICA ®

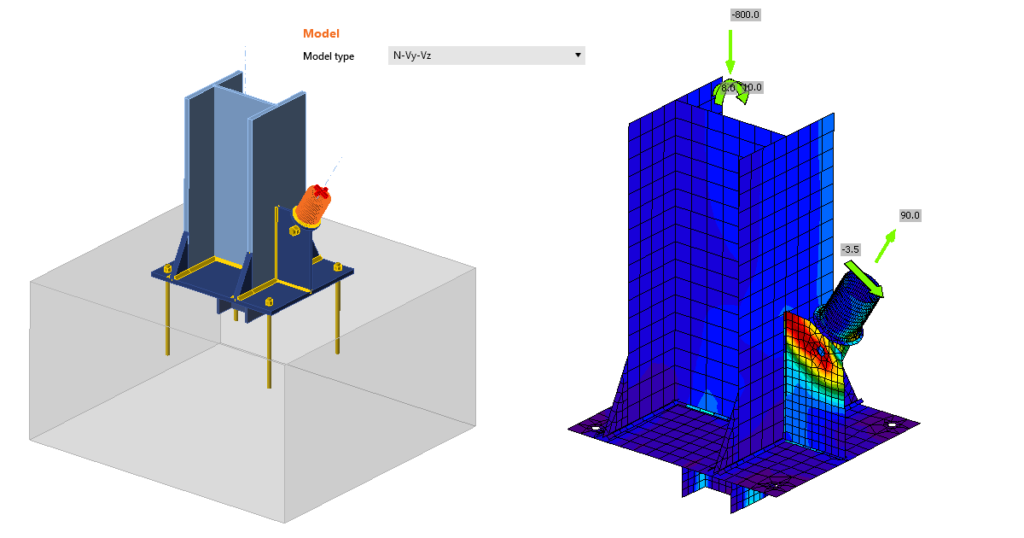

Nesses casos, você deve alterar o Tipo de modelo para N-Vy-Vz nas Propriedades do elemento conectado que possui essa articulação.

IDEA STATICA ®

Agora, o modelo está correto e o mecanismo/singularidade é prevenida.

Gravação do Webinar

Veja a gravação do webinar onde é demonstrado ao vivo a definição do tipo de modelo e a ligação com um único parafuso.

https://www.linkedin.com/embeds/publishingEmbed.html?articleId=7162357786648006906&li_theme=light

Downloads dos anexos


Traduzido por: Ananda Knoedt

Para acessar o artigo original em inglês, clique aqui.
