Ligações simples de aço formam a espinha dorsal da maioria das estruturas metálicas, desde edifícios de baixa altura até em estruturas de Data Centers. Embora essas ligações simples sejam familiares, o volume crescente de cálculo de ligações metálicas exigido em projetos modernos — combinado com prazos mais apertados — frequentemente as torna mais desafiadoras de gerenciar do que o esperado.
No AISC Steel Construction Manual, os capítulos 10 a 15 resumem as ligações de aço mais comuns usadas na prática. Embora esses detalhes sejam bem conhecidos, eles ainda precisam ser verificados, documentados e relatados para cada projeto. Em estruturas de Data Centers, onde a maior parte da estruturação pode ser agrupada em um número limitado de tipos de ligações, o verdadeiro desafio é fazer esse trabalho de forma eficiente e consistente em ligações quase idênticas.
Este mês, vamos nos concentrar em construir uma biblioteca reutilizável de ligações padrões para projetos de Data Center. Com o rápido crescimento na construção de Data Center impulsionado pelo boom da IA, ter ligações pré-definidas e verificadas prontas para reutilização pode reduzir significativamente o tempo de cálculo. Essas ligações podem ser rapidamente importadas para novos projetos e usadas para gerar relatórios visuais claros com mínimo esforço.
Nesta postagem, exploraremos como o IDEA StatiCa pode ajudá-lo a economizar tempo na criação de ligações comuns baseadas no AISC.
No final desta postagem, você encontrará um link para baixar um arquivo contendo as ligações listadas para uso direto no IDEA StatiCa.
1. Ligação Viga-Pilar com Chapa de Extremidade
As ligações com chapa de extremidade são amplamente utilizadas para conectar vigas a pilares, transferindo algum momento. São simples de fabricar e rápidas de instalar, tornando-as ideais para estruturas modulares em data centers.
Operações no IDEA StatiCa:

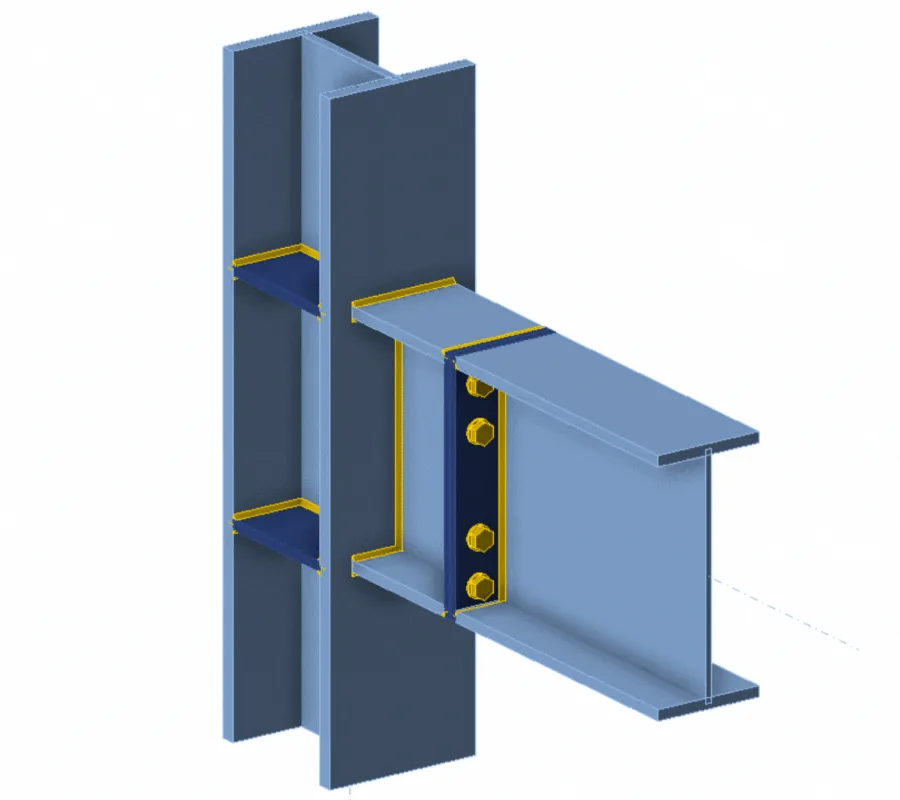

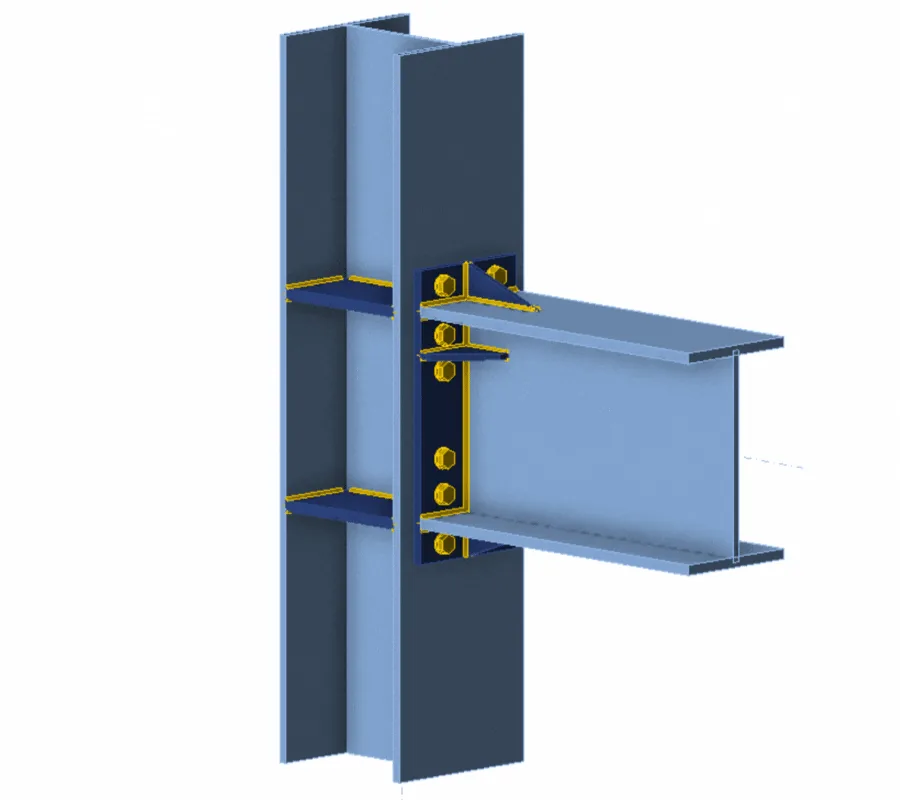

- Chapa de extremidade (End Plate): Ligação rígida padrão com parafusos de viga a pilar.
- Chapa de extremidade deslocada (Shifted End Plate): Considera deslocamentos ou variações na posição do pilar.
2. Ligação Viga-Viga com Chapa Intermediária
Essas ligações são usadas quando as forças devem ser transferidas através de uma chapa intermediária, frequentemente em casos em que as vigas se cruzam ou as forças precisam ser redistribuídas.
Operações no IDEA StatiCa:
- Chapa a chapa (Plate-to-Plate): Transfere cisalhamento e momento através de uma chapa intermediária.
- Stub (Stub): Pequeno segmento de viga, usado para ajustes de estruturação ou exequibilidade.
3. Placa de Base (Ligações Aço-Concreto)
As placas de base transferem cargas axiais e laterais dos pilares metálicos para as fundações de concreto. São críticas para a estabilidade e frequentemente incluem chumbadores ou enrijecedores.
Operações no IDEA StatiCa:

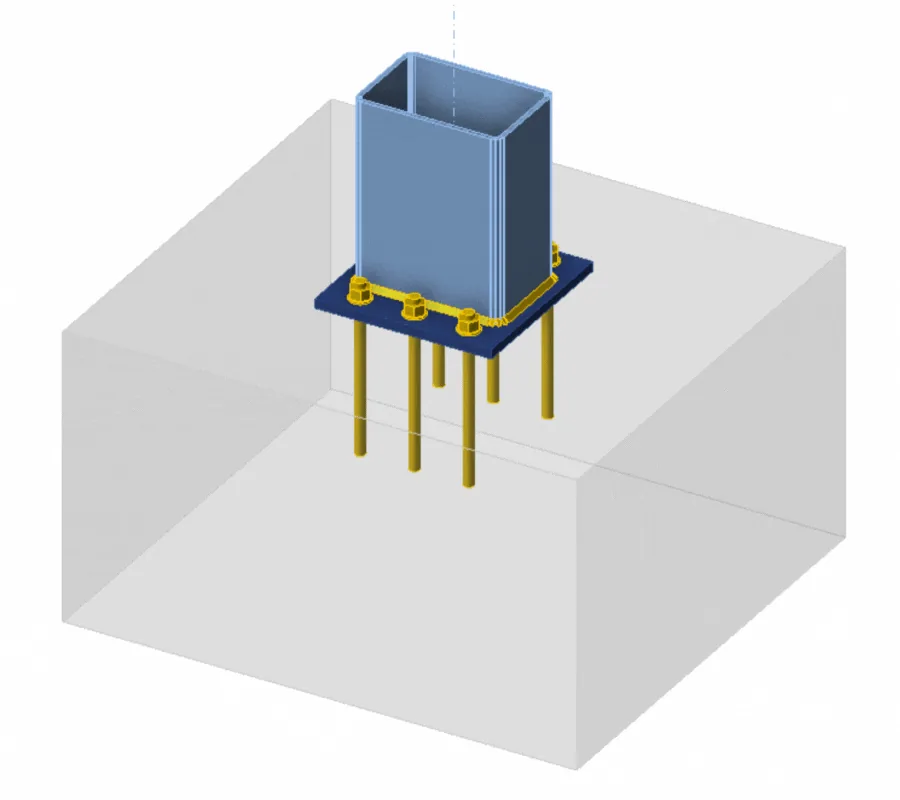

- Placa de base (Base Plate): Ligação padrão pilar-fundação, inclui verificações de chumbadores. Chumbadores pré ou pós-instalados podem ser modelados e verificados.
4. Ligação com Chapa de Cisalhamento
As chapas de cisalhamento são usadas para conectar vigas a pilares ou vigas principais onde a rotação é permitida e apenas a transferência de cisalhamento é necessária.
Operações no IDEA StatiCa:

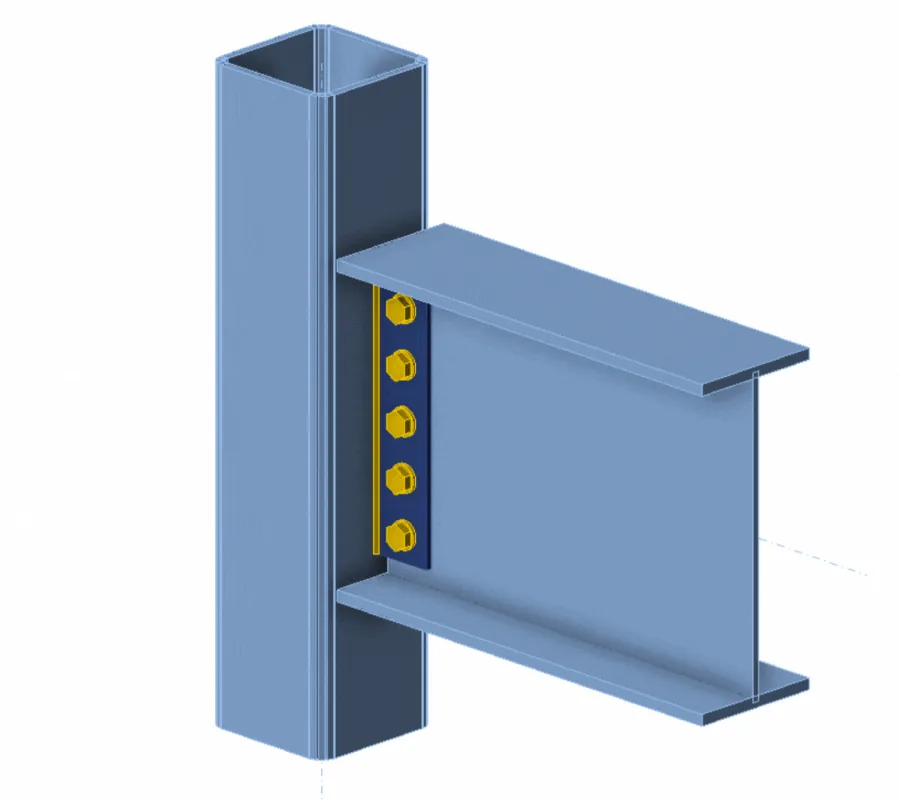

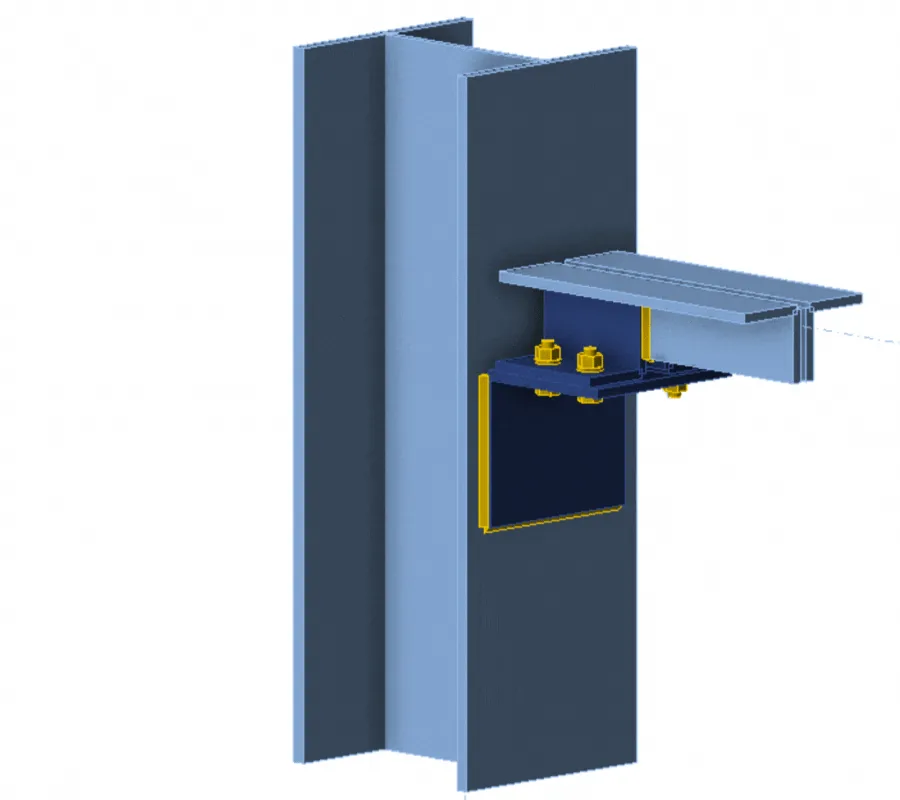

- Chapa de cisalhamento (Shear Plate): Ligação com chapa única para viga-pilar ou viga-viga principal.
5. Ligação com Cantoneira
As cantoneiras de ligação são conexões simples e versáteis entre vigas e pilares ou para a estruturação de vigas principais. São comuns onde a velocidade de fabricação e a flexibilidade são importantes.
Operações no IDEA StatiCa:

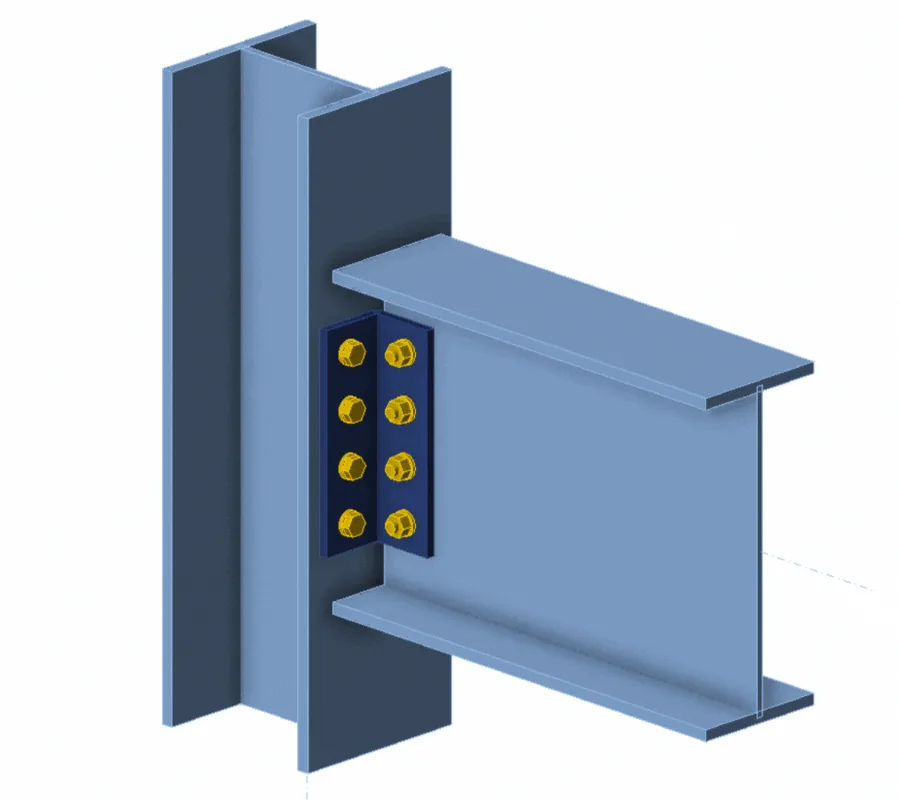

- Cantoneira (Clip Angle): Ligação com cantoneira parafusada-parafusada ou parafusada-soldada para transferência de cisalhamento.
6. Ligação de Emenda
As emendas unem duas vigas ou pilares onde uma única peça não é suficiente. São comuns em estruturas de vãos longos ou quando há restrições de transporte.
Operações no IDEA StatiCa:

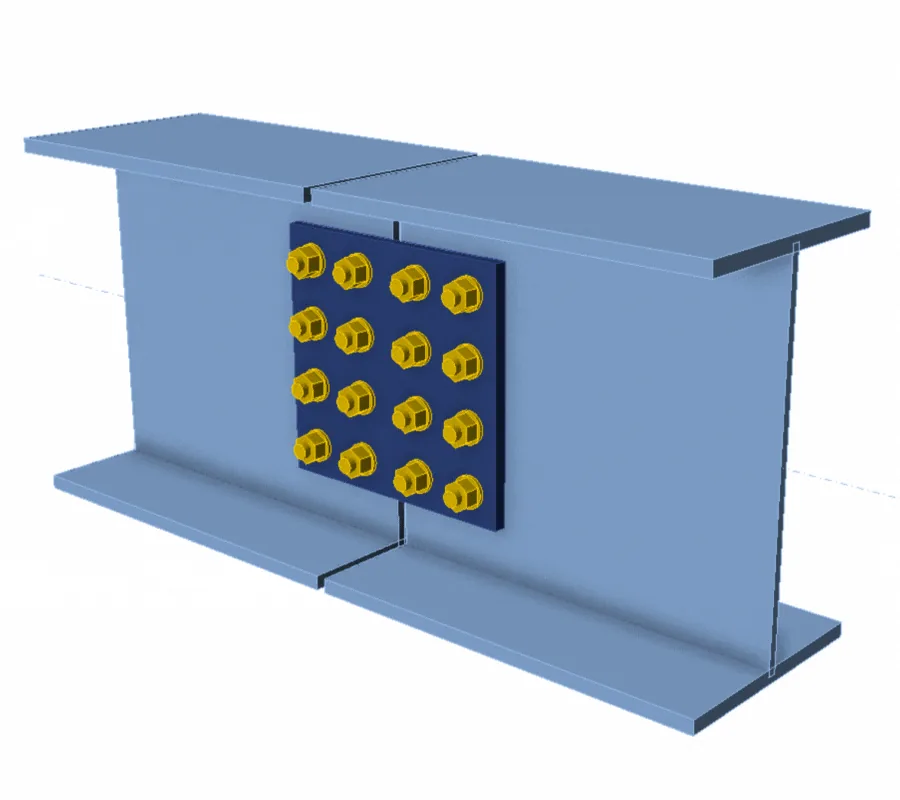

- Emenda (Splice): Transfere cisalhamento e momento entre os elementos conectados.
7. Ligação de Contraventamento
Chapas Gusset são tipicamente usadas para conectar elementos de contraventamento a vigas, pilares ou treliças. Transferem forças axiais e estabilizam o pórtico lateralmente.
Operações no IDEA StatiCa:

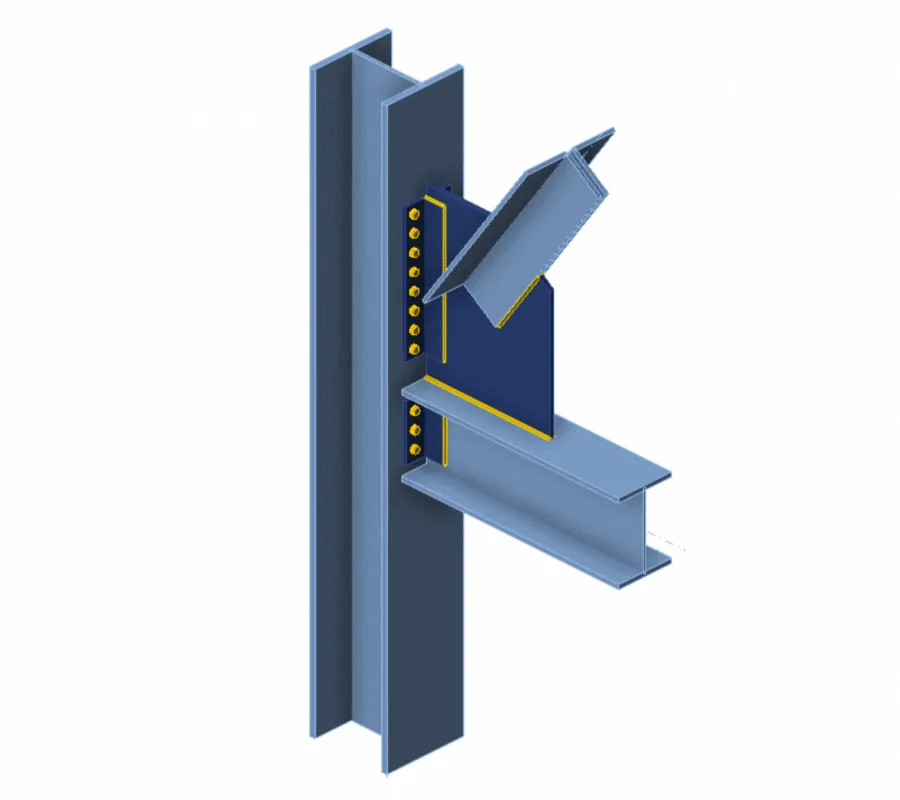

- Gusset (Gusset): Modela a ligação do contraventamento ao pórtico com geometria correta e transferência de forças.
- Chapa de ligação (Connecting Plate): Transfere forças axiais através de uma chapa entre os elementos.
8. Ligação Joist-Viga ou Joist-Pilar
As treliças do tipo joist são usadas em toda parte em Data Centers, especialmente para estruturação de cobertura, e suas ligações são geralmente tratadas como rotineiras. Mesmo assim, a forma como uma treliça se conecta a uma viga ou pilar pode variar de um local para outro. Verificar essas ligações com as cargas reais ajuda a garantir que nada seja negligenciado.
Operações no IDEA StatiCa:
- Cantoneira (Clip Angle): Representa o apoio típico de treliça ou apoio com cantoneira parafusada.
- Elemento de rigidez (Stiffening Member): Modela enrijecedores adicionados nas vigas ou pilares para suportar as ligações das treliças.
Para ajudá-lo a colocar isso em prática, você encontrará um link aqui para baixar um arquivo contendo essas ligações padrões, prontas para uso direto no IDEA StatiCa.
Se você quiser ver como essas ligações são criadas — e aprender a construir sua própria biblioteca de ligações reutilizável para economizar tempo em projetos futuros — assista ao nosso webinar, onde percorremos o fluxo de trabalho passo a passo.
