O Data Center de Avondale exigiu um projeto complexo de ligações metálicas para contraventamentos com perfis tubulares HSS em uma parede de fechamento. Além disso, carregamentos complexos, detalhamento de drenagem e a preferência por ligações parafusadas in loco criaram condições não padronizadas que exigiram engenharia cuidadosa para garantir desempenho e construtibilidade.
O projeto do Data Center de Avondale foi um projeto de estrutura metálica altamente coordenado, onde o detalhamento das ligações desempenhou um papel crítico no atendimento tanto dos requisitos de desempenho quanto de construtibilidade. Projetado como uma instalação de dados em escala industrial, o edifício incorpora um sistema de estrutura metálica integrado a uma parede de fechamento. As ligações de contraventamento exigiram uma consideração cuidadosa devido aos requisitos personalizados da instalação e às restrições de montagem. A combinação de perfis tubulares, preferências de instalação orientadas pelo canteiro e condições de exposição introduziram um nível de complexidade nas ligações que excedeu as abordagens de projeto padrão.
Sobre o Projeto
O Data Center de Avondale faz parte da expansão contínua da infraestrutura digital nos EUA, apoiando operações de computação de alta demanda, armazenamento e operações baseadas em nuvem. Essas instalações são tipicamente projetadas com velocidade, escalabilidade e confiabilidade em mente, o que impõe demandas únicas ao sistema estrutural.
Do ponto de vista estrutural, os Data Centers frequentemente utilizam a estrutura metálica combinada com a construção em concreto tilt-up (painéis de concreto moldados no local e içados). Essa abordagem permite uma montagem rápida, mantendo a flexibilidade necessária para acomodar layouts de equipamentos em evolução e expansões futuras.

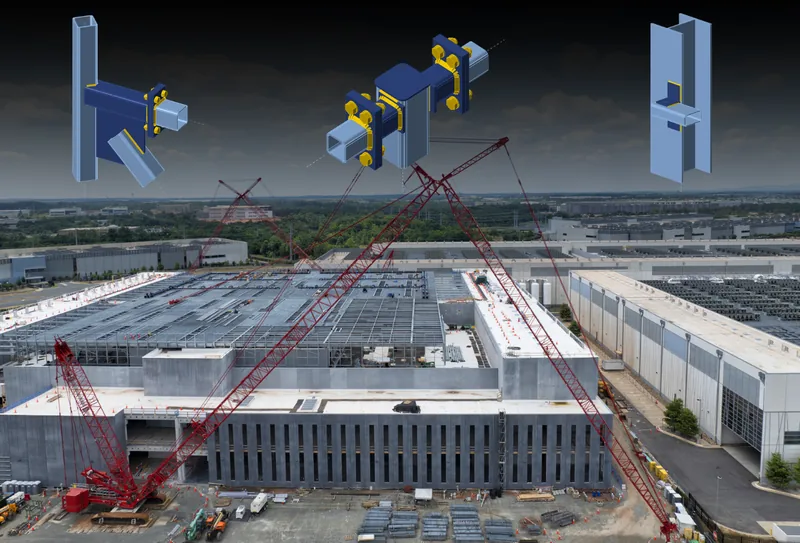

Uma característica definidora do projeto de Avondale foi o uso de contraventamentos com perfis tubulares dentro dessa parede de fechamento. Esses elementos eram necessários não apenas para fornecer estabilidade lateral, mas também para se integrar de forma limpa ao layout arquitetônico. Além disso, todo o aço exposto foi especificado como galvanizado, introduzindo requisitos de durabilidade que influenciaram diretamente o detalhamento das ligações, incluindo drenagem e considerações de desempenho a longo prazo.
Este projeto é apenas um exemplo do tipo de trabalho em que a Southern Steel Engineers tem se envolvido no setor de Data Centers. Você pode conferir a lista completa de seus projetos aqui: Projects – Southern Steel Engineers
Desafios de Engenharia

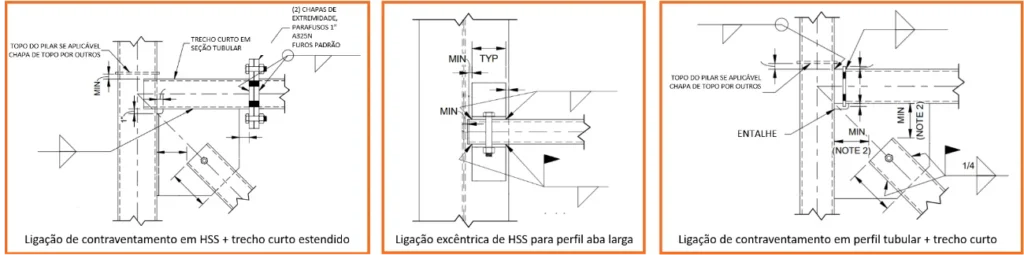

O principal desafio de engenharia concentrou-se no cálculo de ligações não padronizadas de contraventamento com perfis tubulares HSS na parede de fechamento. Ao contrário das ligações mais típicas de viga-pilar, esses detalhes precisavam lidar com uma combinação de forças axiais, cisalhamento e momentos, tudo dentro de uma geometria relativamente restrita.
Ao mesmo tempo, havia uma forte preferência por maximizar as ligações parafusadas in loco. Esse requisito influenciou significativamente a estratégia das ligações, direcionando o projeto para conjuntos parafusados e afastando-se de conjuntos totalmente soldados, o que é frequentemente desejável para velocidade de montagem e controle de qualidade. No entanto, ao trabalhar com perfis HSS são introduzidas considerações adicionais em relação ao ajuste, alinhamento e transferência de carga.
Os métodos de projeto tradicionais exigiriam um tempo extensivo investido em verificações manuais e cálculos iterativos para validar cada variação dessas ligações, especialmente dado o número de condições semelhantes, porém distintas, em todo o projeto.
Solução

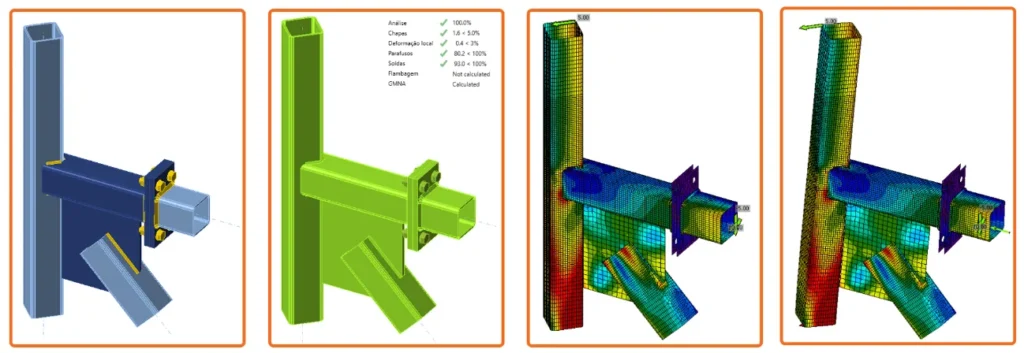

Para enfrentar esses desafios, a equipe de engenharia da Southern Steel Engineers utilizou o IDEA StatiCa Connection para modelar e verificar o desempenho das ligações de contraventamento com perfis tubulares HSS sob condições de carregamento realistas.
Em vez de confiar em suposições simplificadas, as ligações foram avaliadas com base em como as forças eram realmente transferidas através da junta. Isso incluiu a interação entre perfis tubulares, chapas gusset, chapas de emenda e chapas de extremidade sob carregamento combinado.
Essa abordagem tornou possível:
- Avaliar efeitos axiais, de cisalhamento e de momento em um único modelo.
- Entender como as forças eram distribuídas através de chapas, parafusos e soldas.
- Identificar áreas críticas na ligação sem depender de suposições excessivamente conservadoras.

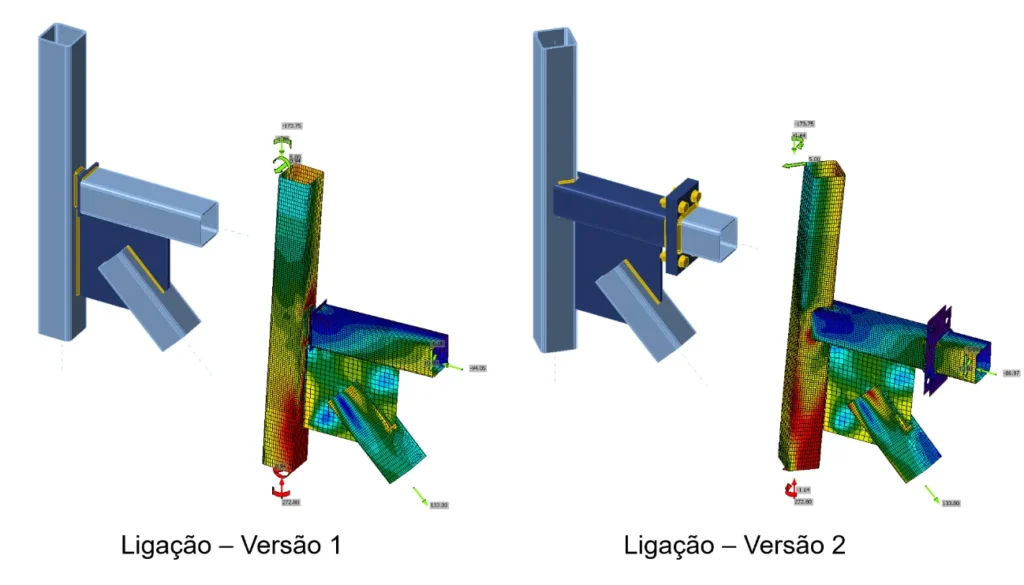

A capacidade de ajustar rapidamente a geometria e os detalhes da ligação também desempenhou um papel fundamental. À medida que o projeto evoluía, a equipe foi capaz de refinar:
- Configurações de emendas parafusadas
- Espessuras de chapas
- Layouts de ligação
Tudo isso mantendo o alinhamento com os requisitos do projeto e as normas de dimensionamento aplicáveis.
Como observou um engenheiro: “Ser capaz de modelar essas ligações e entender imediatamente seu comportamento sob carregamento nos permitiu avançar muito mais rápido e tomar decisões informadas sem superdimensionar.”
Resultados e Impacto
Ao usar o IDEA StatiCa Connection, a Southern Steel Engineers desenvolveu uma abordagem consistente e eficiente para gerenciar uma série de condições de ligações complexas e altamente específicas.
O fluxo de trabalho melhorou significativamente a eficiência do projeto, reduzindo a necessidade de cálculos manuais repetitivos e permitindo uma validação mais rápida de múltiplas variantes de ligação. Isso permitiu que a equipe respondesse de forma mais eficaz às demandas do projeto, mantendo um alto nível de precisão técnica.
Os projetos finais das ligações equilibraram com sucesso o desempenho estrutural com a construtibilidade. O uso de parafusos in loco foi maximizado de acordo com as preferências do cliente, reduzindo a soldagem no canteiro de obras e melhorando a eficiência da montagem. Ao mesmo tempo, os requisitos de galvanização foram totalmente atendidos por meio de detalhamento de drenagem integrado, apoiando a durabilidade a longo prazo.
Mais importante ainda, o uso da análise avançada de ligações proporcionou um alto nível de confiança nos projetos finais, garantindo a conformidade com as normas nas análises e relatórios, evitando ao mesmo tempo o conservadorismo desnecessário.
O uso direcionado de ferramentas avançadas de projeto de ligações no Data Center de Avondale permitiu que os engenheiros resolvessem restrições complexas, entregando soluções estruturais eficientes, construtíveis e confiáveis.
