A Cúpula de Vidro na Albertplein em Knokke é uma estrutura de vidro e aço de 7 metros de altura com um design exclusivo de “quebra-cabeça” sem parafusos ou soldas. A análise não linear avançada de 3ª ordem com o software SCIA Engineer proporcionou estabilidade e inovação.
Visão Geral do Projeto:
- Escritório de Engenharia: Jan de Nul
- Arquiteto: Philippe Samyn
- Responsável executivo: Jan de Nul

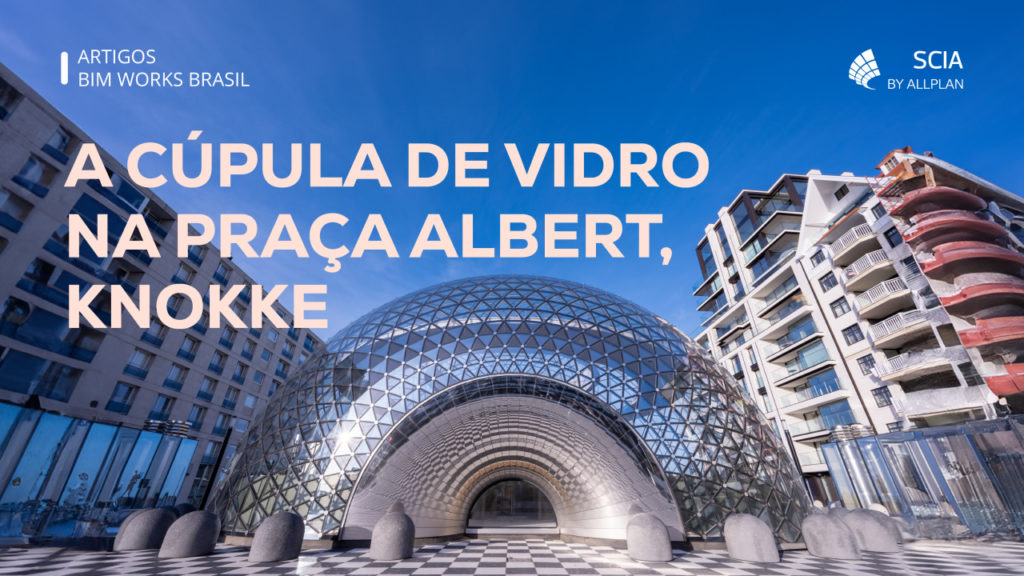

No coração de Knokke, uma cidade costeira na Bélgica, uma cúpula revolucionária de vidro e aço inoxidável com um raio de 7,0 metros agora coroa a Praça Albert, marcando um novo capítulo na inovação arquitetônica e estrutural. Esta estrutura icônica faz parte de um projeto mais amplo para resolver os problemas de estacionamento da cidade, utilizando o espaço subterrâneo para um estacionamento de 150 vagas e transformando a praça acima em um espaço público atraente.
A primeira de sua espécie
A estrutura da cúpula é diferente de qualquer outra vista antes. Seu pavilhão de vidro é montado sem soldagem tradicional ou parafusos; em vez disso, as partes de aço são conectadas por um método exclusivo de “quebra-cabeça”, onde hastes individuais são unidas usando junções macho-fêmea. Esta abordagem não apenas realça o apelo estético, mas também apresenta um notável desafio de engenharia.
Desafios de Engenharia e suas Soluções
Desde o início, foi crucial modelar com precisão as condições de contorno, como a rigidez rotacional e translacional das conexões das hastes. Simplificar essas condições complexas mantendo a precisão exigiu extensos testes laboratoriais para determinar os valores corretos de rigidez rotacional. À medida que o modelo se desenvolvia, desafios adicionais surgiam, incluindo determinar as combinações mais críticas e garantir a estabilidade dessa estrutura altamente flexível.
Técnicas Avançadas de Análise
Para lidar com essas complexidades, uma análise não linear de 3ª ordem foi conduzida, incorporando imperfeições iniciais para simular condições do mundo real. O uso do SCIA Engineer foi essencial neste processo. As principais características do software que facilitaram o sucesso do projeto incluíram:
- Importação de Planilha: Um script auxiliar no Excel permitiu que a carga de vento fosse introduzida como uma carga nodal diretamente no modelo.
- Análise Não Linear de Terceira Ordem: Crucial para garantir a estabilidade da estrutura elástica, considerando as conexões não lineares em cada extremidade dos elementos.
- Ferramentas de Análise de Elementos de Aço: Permitiram avaliações rápidas e precisas, fundamentais para cumprir os prazos apertados do projeto.
Informações do Cliente
O Grupo Jan De Nul molda tanto a água quanto a terra. Eles possibilitam a produção de energia offshore e mantêm a profundidade das vias navegáveis; constroem novos portos e criam terras adicionais. Além disso, realizam obras de infraestrutura complexas e erguem qualquer tipo de edifício.
